Что такое СВП?

Суда на воздушной подушке: технические особенности и назначение

В мире осталось не так много неосвоенных мест. Но бескрайние просторы Арктики, таежные болота, изрезанные мелководья сибирских рек, зыбучие пески и тундра по-прежнему бросают человеку вызов. Для их покорения нужен особый транспорт, который не плывет и не едет, а парит над любым ландшафтом. Это судно на воздушной подушке (СВП) — уникальная машина, стирающая границы между водой, льдом и сушей.

Судно на воздушной подушке — что это?

Идея использовать воздух для преодоления сопротивления среды родилась более 300 лет назад. Первые практические шаги к созданию СВП были сделаны в начале XX века, и с тех пор технология прошла большой путь от экспериментальных образцов до надежных рабочих машин.

Принцип действия СВП элегантен в своей простоте. Центробежные нагнетатели или встроенные в корпус мощные вентиляторы непрерывно подают большой объем воздуха под днище судна. Пространство под днищем ограничено по периметру, ограждение позволяет удерживать воздушный поток и создает область повышенного давления — воздушную подушку. Она-то и заставляет судно парить над опорной поверхностью, будь то вода, лед, снег или грунт.

Поскольку СВП парит над поверхностью, сопротивление резко падает. Это позволяет развивать высокую скорость, а сама машина получает способность преодолевать любые относительно ровные ландшафты. Для перемещения вперед используется воздушный (маршевый) винт (один или несколько), создающий мощную тягу. Для управления курсом применяют различные системы, которые меняют угол потока от маршевого винта. Встречаются также СВП с водометными двигателями — без маршевых винтов.

Конструкция СВП: синтез авиационных и морских технологий

Конструктивно судно на воздушной подушке — это гибрид, в котором сочетаются решения из авиации и кораблестроения. Главная задача — эффективно создавать и поддерживать воздушную подушку, обеспечивая при этом хорошую управляемость.

Несущий корпус: основа прочности и легкости

Корпус испытывает комплексные нагрузки: он должен выдерживать давление воздушной подушки изнутри и удары о волны или неровности поверхности снаружи. Для постройки маломерных СВП исторически использовали легкие алюминиево-магниевые сплавы, клепаные соединения, а также стеклопластик и композиты. Клепка хорошо зарекомендовала себя в авиации, но имеет определенные недостатки, т. к. клепаная конструкция не является монолитной. Корпус часто делают с плоским или слабокилеватым днищем для оптимального распределения давления воздушной подушки.

Конструкция корпуса на примере СВП «Север»

Компания «Север» использует в основе своих моделей (например «Север СВП750К») цельносварной корпус из корабельного алюминия. Это каркасно-обшивная конструкция, где обшивка толщиной до 5 мм не просто навешивается на каркас, а образует с ним единое целое. По сравнению с клепаными корпусами или аналогами из стеклопластика такое решение дает несколько ключевых преимуществ:

• Высокие жесткость и прочность: конструкция лучше переносит ударные и вибрационные нагрузки, что для СВП критично.
• Повышенная безопасность: цельный корпус лучше защищает пассажиров и экипаж при случайных столкновениях.
• Герметичность и коррозионная стойкость: качественные сварные швы надежно защищают от протечек и окисления.
• Возможность установки мощных силовых агрегатов: жесткое основание позволяет без риска деформации монтировать тяжелые двигатели и редукторы.

Воздушная подушка

Существует два основных типа СВП — с гибким ограждением (юбкой) и скеговые. Юбка — это эластичное ограждение для воздушной подушки по периметру судна. Юбку изготавливают из прочных газонепроницаемых материалов, например из многослойного армированного полиуретана или композитных тканей с покрытием. Скеги — это жесткие бортовые поплавки или надувные баллоны, которые расположены вдоль бортов судна под его днищем и ограничивают воздушную подушку с боков.

Воздушная подушка СВП «Север»

СВП «Север» построены по схеме тримарана с трехрядным гибким скеговым ограждением. Вдоль всего корпуса под днищем расположены два боковых и один центральный ряд несущих двухъярусных баллонов (скегов) большого объема. Такая конфигурация не просто ограждает подушку, но и разделяет ее на две части, что улучшает остойчивость и управляемость судна.

Воздух в подушку подают два центробежных нагнетателя оригинальной конструкции с улучшенной аэродинамической схемой, которые приводит в движение трансмиссия на базе карданных передач и муфтовых соединений. Она включает всего один клинозубчатый ремень, что обеспечивает высокую надежность и простоту эксплуатации.

Скеги, носовое и кормовое гибкое ограждение и боковая защита изготовлены из пятислойного армированного термопластичного полиуретана (ТПУ). Этот инновационный материал обладает:

• Нулевой воздухопроницаемостью, что исключает потерю давления.
• Исключительной стойкостью к порезам, проколам, истиранию, воздействию масел, соленой воды и УФ-излучения.
• Рабочим диапазоном температур от -70 до +70 °C, что делает его идеальным для любого климата.

Баллоны увеличенного объема повышают плавучесть и грузоподъемность судна, снижают воздействие ударных и вибрационных нагрузок на корпус, обеспечивают безопасность и повышенный уровень комфорта. Дополнительный запас надежности подушке придает разделение боковых баллонов верхнего яруса на независимые секции (по 5 в каждом). Это позволяет судну сохранять остойчивость при локальных повреждениях. Система автоматической подкачки с датчиками давления постоянно поддерживает геометрию подушки в оптимальном состоянии.

Силовая установка — сердце СВП

Мощность и надежность силовой установки определяют все ключевые характеристики СВП: грузоподъемность, скорость и проходимость. На маломерных СВП применяются две основных конфигурации силовой установки:

1. Одномоторная схема. Один двигатель через  систему валов, редукторов и муфт приводит в действие и нагнетатели воздушной подушки, и маршевый винт. Такая схема проще, дешевле и легче, она обеспечивает высокую надежность и простоту эксплуатации силовой установки.
2. Двухмоторная схема. Для привода нагнетателей и маршевого движителя используются разные двигатели. Это позволяет каждому агрегату работать в своем оптимальном режиме и значительно повышает общую эффективность.

На маломерных СВП используют современные высокооборотные автомобильные моторы. На больших СВП могут быть установлены адаптированные авиационные (поршневые и даже газотурбинные) двигатели, а их число бывает больше двух.

Силовая установка судна «Север СВП750К»

Судно комплектуется бензиновым двигателем Chevrolet LS-3 (6,2 л, 430 л. с.), который хорошо зарекомендовал себя на серийных моделях аэролодок «Север». Особого внимания заслуживает редуктор собственной разработки компании «Север». Это косозубый одноступенчатый агрегат шестого поколения. В нем используются шестерни со шлифованными зубьями, что устраняет проблему износа и металлической пыли, а также снижает шум. Увеличенный объем масла (2,1 л) и уникальная система охлаждения решают проблему перегрева, которая часто преследует двигатели СВП при длительной работе на высоких оборотах. Редуктор точно настраивается в паре с конкретным двигателем, что гарантирует максимальные КПД и ресурс.

Двухмоторное исполнение СВП «Север»

В двухмоторной версии центробежные нагнетатели приводятся в движение отдельным двигателем ВАЗ-21127, что дает значительные преимущества:

• Максимальную тягу: маршевый двигатель может работать на повышенных оборотах (до 6000 об/мин), так как не связан с нагнетателями, для которых действует ограничение около 4000 об/мин.
• Повышенную проходимость: увеличенная тяга позволяет преодолевать более сложные препятствия, например проходить пороги на горных реках, неприступные для большинства других СВП.
• Функцию зависания: судно может оставаться на месте с выключенным маршевым двигателем, что удобно при погрузочно-разгрузочных или спасательных работах.
• Высокую надежность: системы охлаждения и топливоподачи у двигателей независимы.

Система управления: как направлять парящее судно

Управление СВП требует контроля над вектором тяги и балансом воздушного потока. Основным движителем, отвечающим за движение вперед, на большинстве СВП является маршевый воздушный винт, обычно заключенный в аэродинамическое кольцо. Такая система называется «импеллер». Для управления курсом на СВП с воздушным винтом используют в основном два способа:

1. Воздушные рули. Это наиболее распространенный вариант. За маршевым винтом устанавливают аэродинамические плоскости, которые отклоняются, меняют направление потока воздуха и тем самым разворачивают судно.
2. Поворотный импеллер. В этой схеме весь движительный комплекс (винт в кольце) поворачивается вокруг вертикальной оси, изменяя направление тяги. Это обеспечивает высокую маневренность, включая разворот на месте, но такие системы механически очень сложны, поэтому применяются на больших судах.

Реализация управления на СВП «Север»

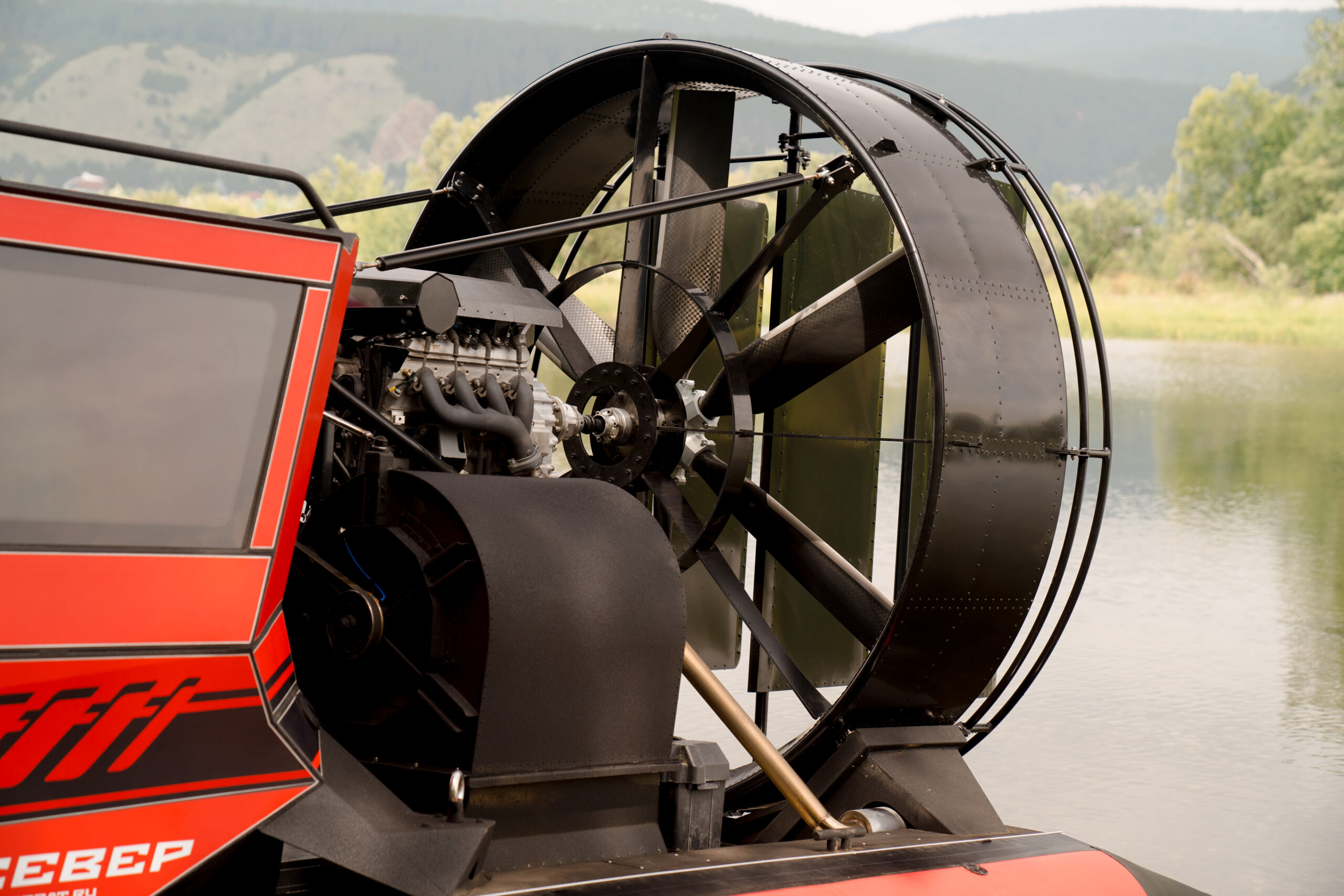

Судно «Север СВП750К» оснащено импеллером с шестилопастным маршевым винтом «Марлин» диаметром 2040 мм из авиационного углепластика. Он установлен внутри закрытого алюминиевого аэродинамического кольца с минимальным зазором, что значительно повышает эффективность, увеличивает тягу на 20 % при той же мощности двигателя, снижает уровень шума и нагрузку на силовой агрегат. Управление осуществляется посредством воздушных рулей с гидравлическим приводом, которые установлены непосредственно на корпус аэродинамического кольца.

Комфорт в экстремальных условиях

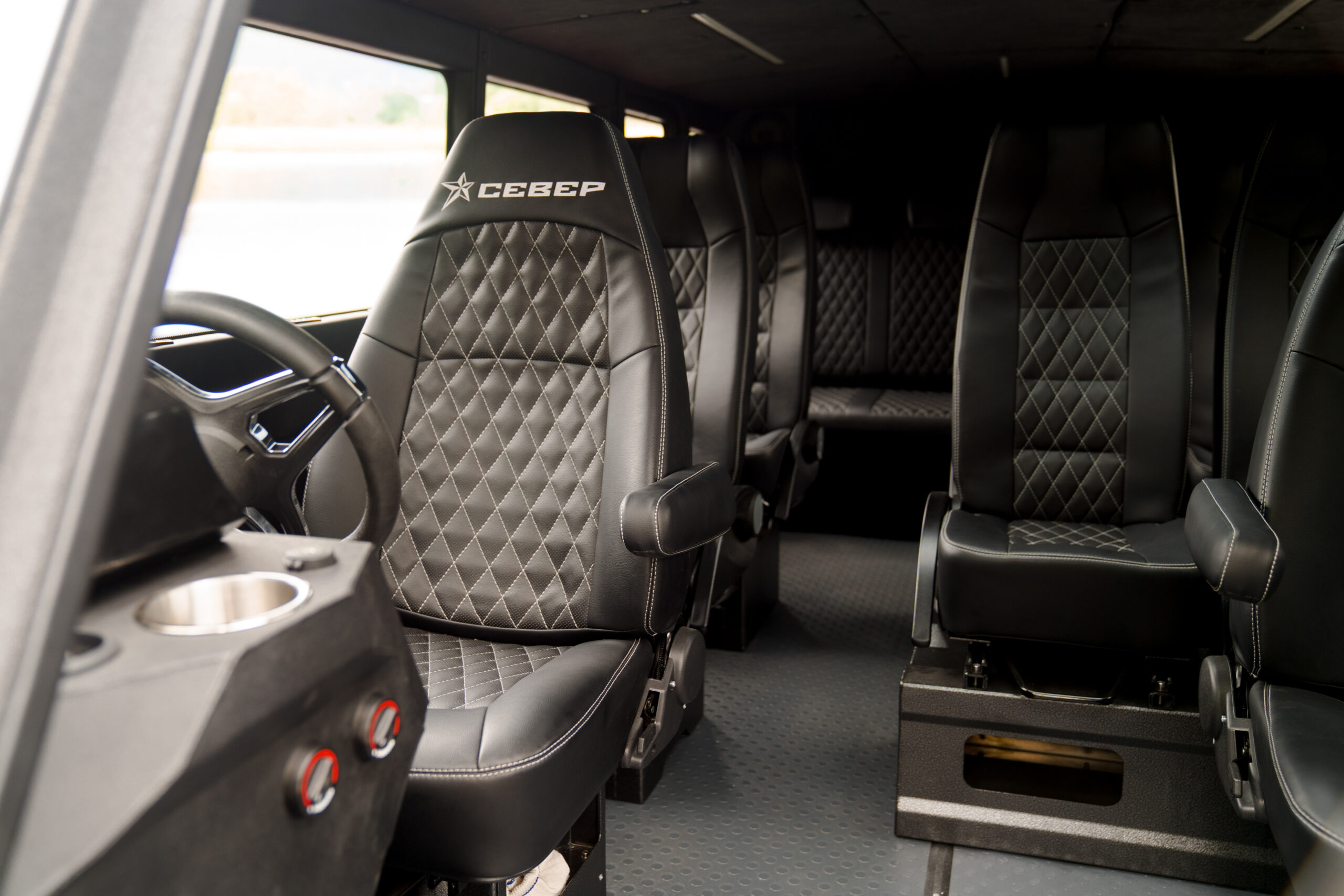

Следуя традициям компании, конструкторы КАЗ «Севера» уделяют особое внимание комфорту пассажиров на борту СВП:

• Виброшумоизоляцию салона обеспечивают цельносварной корпус, демпфирующие свойства баллонов большого объема и двойная теплошумоизоляция по всему периметру. В салоне можно спокойно разговаривать, не повышая голоса.
• Комфортную температуру на борту в любую погоду поддерживают два автономных отопителя.

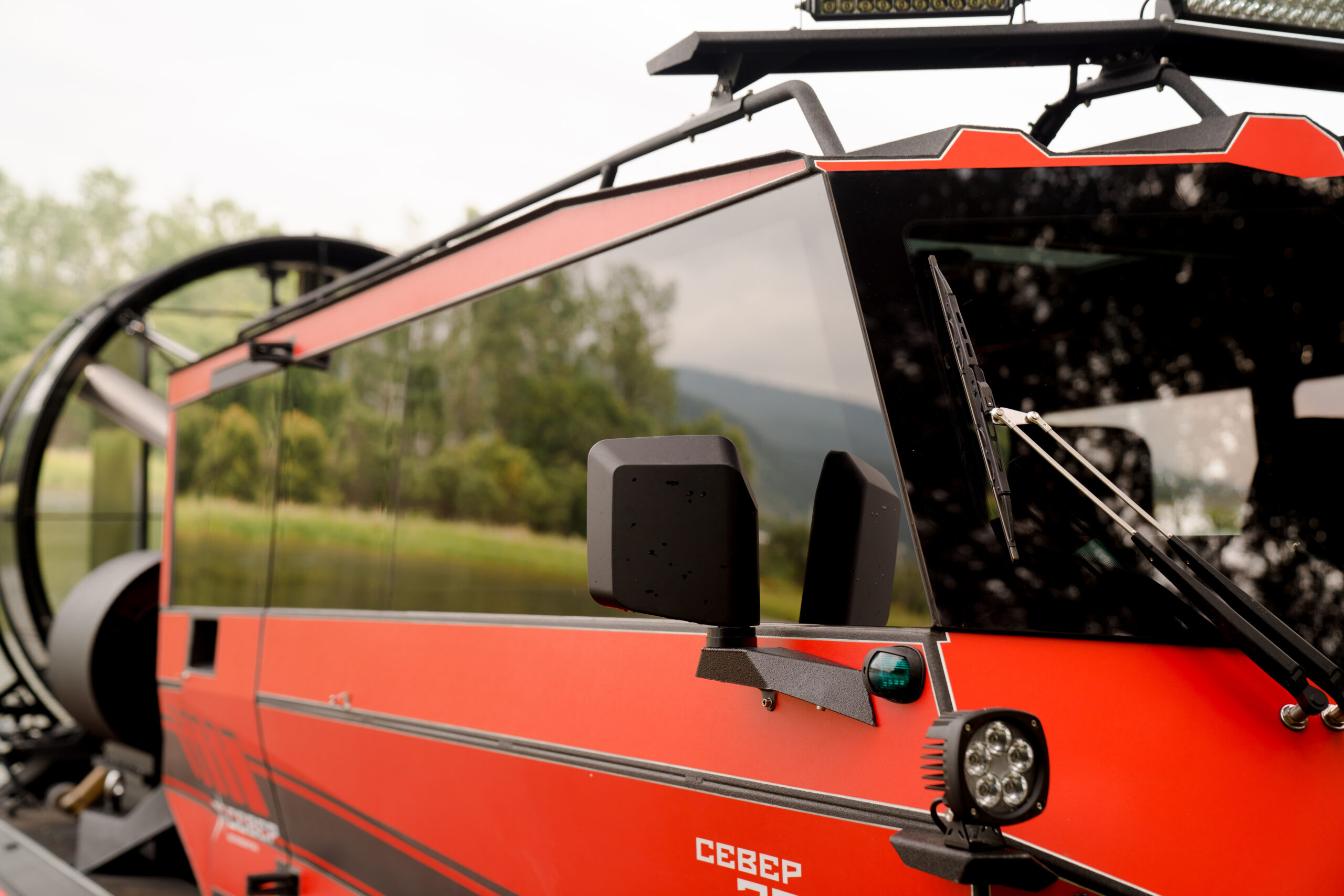

• Панорамное остекление из закаленного яхтенного стекла обеспечивает великолепный обзор и безопасность. Базовая комплектация включает также три стеклоочистителя и светопрозрачный люк в крыше салона.
• Внутренняя отделка выполнена с использованием современных автомобильных материалов. Удобные кресла с подголовниками, антискользящее покрытие пола и продуманное освещение создают уютную атмосферу. Для удобства посадки и высадки кабина оборудована тремя дверьми.

Особенности эксплуатации СВП

Весь потенциал судов на воздушной подушке компании «Север» раскрывается в сложных природно-климатических условиях:

• Преодоление преград: СВП легко движется по открытой воде, битому льду и шуге. Ему не страшны мелководье, болота и песчаные отмели. Машина может выходить на пологий берег и продолжать движение по тундре или снежной целине.
• Работа в сложных погодных условиях: благодаря мощной силовой установке и надежной конструкции, СВП эффективно работает при сильном боковом ветре и низких температурах.
• Расход топлива и обслуживание. Показатели расхода топлива зависят от загрузки и условий эксплуатации. Поскольку СВП «Север» построены на базе надежных серийных двигателей, запчасти и комплектующие для них доступны даже в отдаленных регионах. Завод осуществляет обслуживание всей выпускаемой техники и предлагает клиентам различные способы ее передачи на ТО.

Типы СВП и их назначение

Сфера применения судов на воздушной подушке очень широка, что определяет их разнообразие:

• Гражданские модели используются для пассажирских перевозок, на туристических маршрутах, для перевозки вахтовых команд, доставки грузов и поддержки научно-исследовательских экспедиций.
• Спасательные и военные СВП отличают высокие скорость и проходимость, они незаменимы при патрулировании, поисково-спасательных операциях и переброске личного состава на сложной местности.
• Большие морские СВП — подчас это настоящие гиганты, способные перевозить сотни пассажиров или десятки тонн грузов. Они используются для грузопассажирских перевозок между материком и островами, в арктических широтах, в качестве десантных военных кораблей и пр. Такие суда часто оснащают дизельными или газотурбинными двигателями, в длину они могут достигать нескольких десятков метров.

СВП «Север»: производство и модельный ряд

Производство как основа надежности

При создании своей техники КАЗ «Север» основывается на принципах глубокой вертикальной интеграции и строгого контроля качества. Производственные мощности завода площадью 15000 м² оснащены современным оборудованием, которое позволяет реализовать полный цикл производства — от проектирования до сборки, испытаний и сервисного обслуживания.

Ключевым элементом производственной системы компании является PLM (Product Lifecycle Management) — технология управления жизненным циклом изделий. Она обеспечивает сквозное цифровое проектирование и контроль на всех этапах производства. Это позволяет отслеживать каждую деталь и узел, гарантировать высочайшую точность сборки и соответствие техническим регламентам. Производство сертифицирована по международному стандарту ISO 9001, а сами СВП внесены в реестр Минпромторга РФ, что подтверждает их статус как промышленной продукции и открывает широкие возможности для участия в государственных закупках.

Философия проектирования: универсальность и специализация

Компания «Север» предлагает не просто типовые модели, а платформенный подход. На основе проверенных конструктивных решений создается линейка судов, которые легко адаптировать под конкретные цели заказчиков. Это касается как компоновки салона, так и установки специализированного оборудования.

Модельный ряд: от многоцелевых амфибий к узкоспециализированным платформам

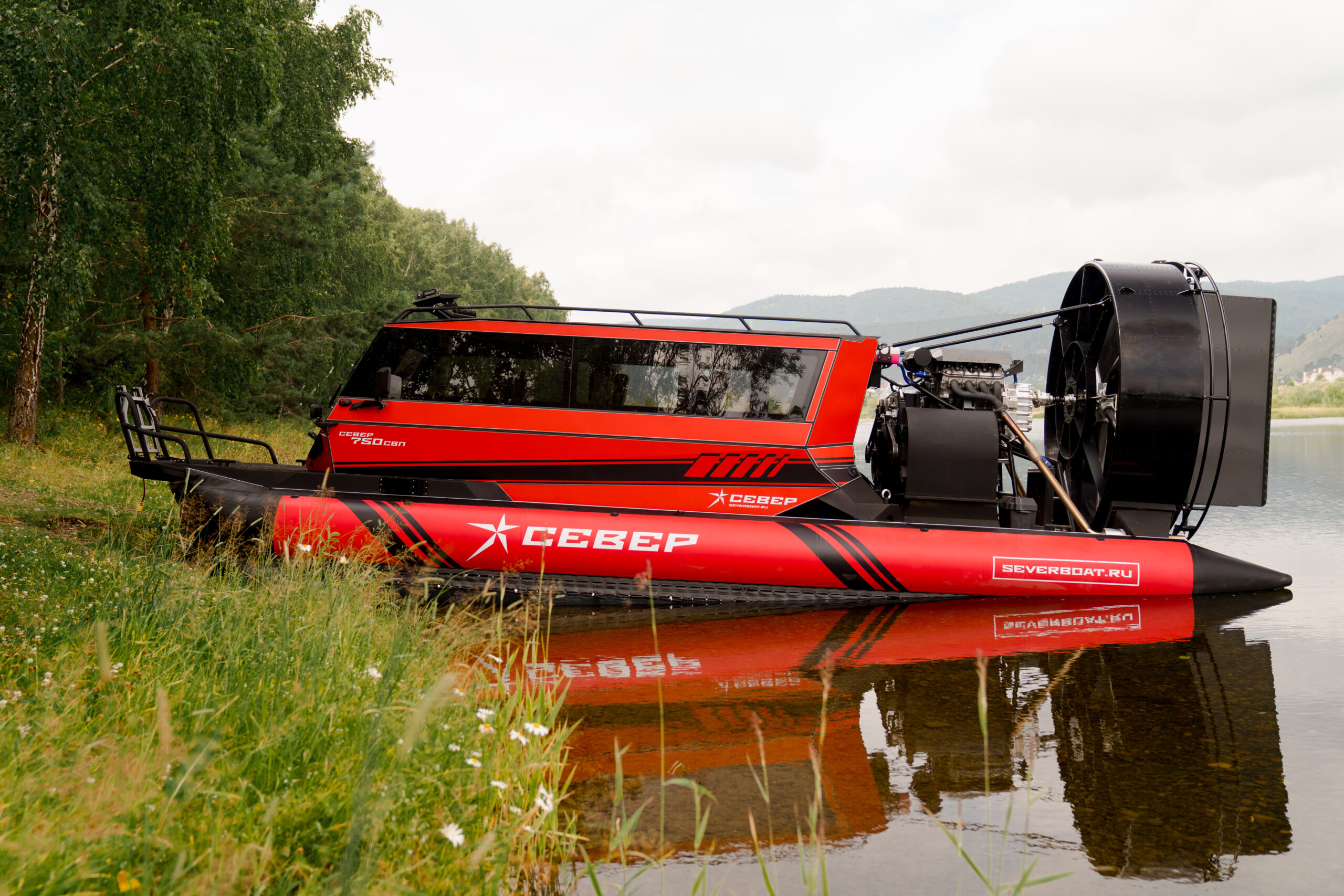

1. «Север СВП750К» — универсальная рабочая лошадка
   • Назначение: это флагманская многоцелевая модель с одним маршевым винтом для перевозки пассажиров и грузов. Сфера ее применения чрезвычайно широка: от коммерческих и туристических перевозок до обеспечения деятельности спасательных, надзорных и пограничных служб.
   • Ключевые особенности: способность перевозить до 12 пассажиров или 1500 кг груза со скоростью до 60 км/ч по воде и до 80 км/ч по льду. Доступна в одно- и двухмоторной версиях, что позволяет выбрать оптимальное соотношение мощности и экономичности. Цельносварной алюминиевый корпус и инновационная схема тримарана с баллонами из ТПУ делают «Север СВП750К» одним из самых защищенных и надежных судов в своем классе.
2. СВП «Север-20» — решение для магистральных перевозок
   • Назначение: более крупное судно с двумя маршевыми винтами, рассчитано на перевозку до 20 пассажиров, ориентировано на организацию регулярных маршрутов в труднодоступных регионах, работу в качестве вахтового транспорта, а также использование для нужд силовых структур.
   • Ключевые особенности: габариты (13×6 м) и двухдвигательная дизельная силовая установка общей мощностью 860 л. с. позволяют уверенно работать в условиях Арктики и сохранять высокую скорость при полной загрузке.
3. Перспективные и специализированные модели
   • Грузовое судно на воздушной подушке: компания анонсировала разработку отдельной грузовой платформы, ориентированной на максимальные грузоподъемность и объем перевозимых грузов. Такие решения критически важны для логистики удаленных поселений и промышленных объектов.
   • Кастомные проекты: КАЗ «Север» активно работает над созданием техники под конкретные заказы, включая:
     • спасательные модули с усиленной теплоизоляцией, дополнительным медицинским и аварийно-спасательным оборудованием;
     • патрульные версии с усиленным корпусом, местами для установки вооружения и специальными средствами связи;
     • научно-исследовательские суда с возможностью установки лабораторного оборудования и пробоотборников.

Таким образом, компания «Север» представляет концептуальную экосистему амфибийных транспортных средств. От легких многоцелевых судов до тяжелых пассажирских и грузовых платформ — все они объединены общей инженерной философией, основанной на прочности, надежности и адаптивности к самым суровым условиям эксплуатации.

Частые ошибки при выборе СВП

Чтобы техника полностью раскрыла свой потенциал, важно не ошибиться с выбором.

1. Неправильная оценка условий эксплуатации. Выбор модели без учета особенностей ландшафта грозит потерей мобильности. Всегда проверяйте, адаптирована ли конструкция СВП к вашим маршрутам.
2. Неверный расчет грузоподъемности только по номиналу, без запаса и пассажиров. Это приводит к потере динамики и перерасходу топлива. Выбирайте модель с запасом в 15–20 % от планируемого веса.
3. Игнорирование климатических условий — использование «летних» моделей в условиях сурового климата. Результат — поломки и обледенение. Выбирайте технику, сертифицированную для работы в экстремальных условиях.

Судно на воздушной подушке — не просто транспорт. Это ключ к территориям, которые раньше были недоступны. Сочетание инженерной точности, легкого и прочного корпуса, мощи силовых установок и продуманной эргономики делает СВП оптимальным выбором для работы и путешествий в экстремальных условиях Арктики, Сибири и Дальнего Востока.

Если вы ищете надежного партнера для покорения стихии, суда на воздушной подушке «Север» — проверенное решение от ведущего российского производителя. Чтобы подобрать модель, которая идеально соответствует вашим задачам, обратитесь к нашим специалистам для получения подробной консультации.
